電機驅動板展示

聚沃科技電機驅動板具有以下特點：

? FOC矢量控制；

? 七段式SVPWM調制方式；

? 三電阻阻電流采樣方式；

? 霍爾傳感器調速；

? 非線性磁鏈觀測器調速；

? 霍爾相序檢測；

? 搖桿實現電機轉速調節；

? 源代碼開源便于學習及開發；

? 硬件可搭載聚沃開發板使用，目前可支持GD32F303紅楓派開發板（后續會不斷適配不同平臺，切換平臺不用更換電機板，可實現多平臺的學習及應用評估）。

硬件資源簡介

軟件資源簡介

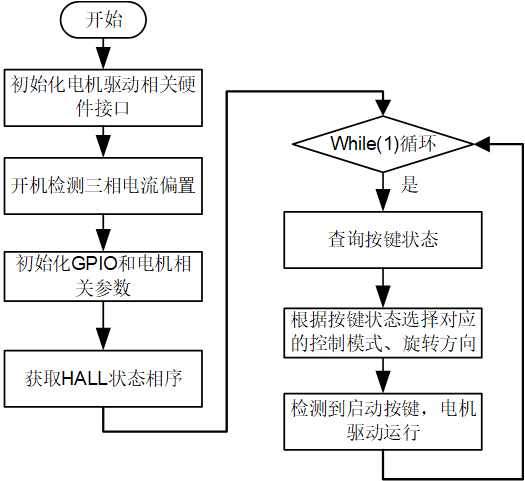

主程序流程如上圖所示，電機上電后，首先配置電機驅動相關GPIO，TIMER0配置輸出三對互補PWM波。

接著檢測三相電流偏置，該步操作獲取了三相電流的偏置電壓，后續進行雙閉環控制時，應減去該偏置得到真實電流，進行控制，當完成三相電流偏置采樣后，接著配置3個ADC進行三相電流采樣；

接著，獲取寫在FLASH里面的電機HALL相序，后續可根據電機HALL相序在HALL模式下控制電機轉動。

代碼進入到while（1），此時不斷循環查詢按鍵狀態，當檢測到模式按鍵時，會切換對應的控制模式，分別為霍爾模式，霍爾檢測模式、磁鏈觀測器模式，在不同模式下啟動電機，電機會在該模式下運行。

霍爾檢測模式：電機處在IF開環控制狀態，同時電機d軸給定較大的電流，給定固定累加的電機開環角度，拖動電機轉動，電機轉動過程中，當檢測到電機霍爾狀態變化時，記錄對應的HALL相序，在完成6個相序檢測后，將對應的相序值寫入到FLASH中?；魻枡z測模式無需多次運行，在更換電機后，運行一次檢測相序即可。

霍爾模式：電機運行在霍爾模式，在電機啟動時，電機根據當前霍爾狀態，讀取對應的霍爾相序?qū)?yīng)的角度值，控制電機轉動，當電機轉動起來后，會根據兩個變化的霍爾相序之間的時間間隔計算電機轉速，并根據電機轉速，完成霍爾角度插補，實現角度平滑控制。

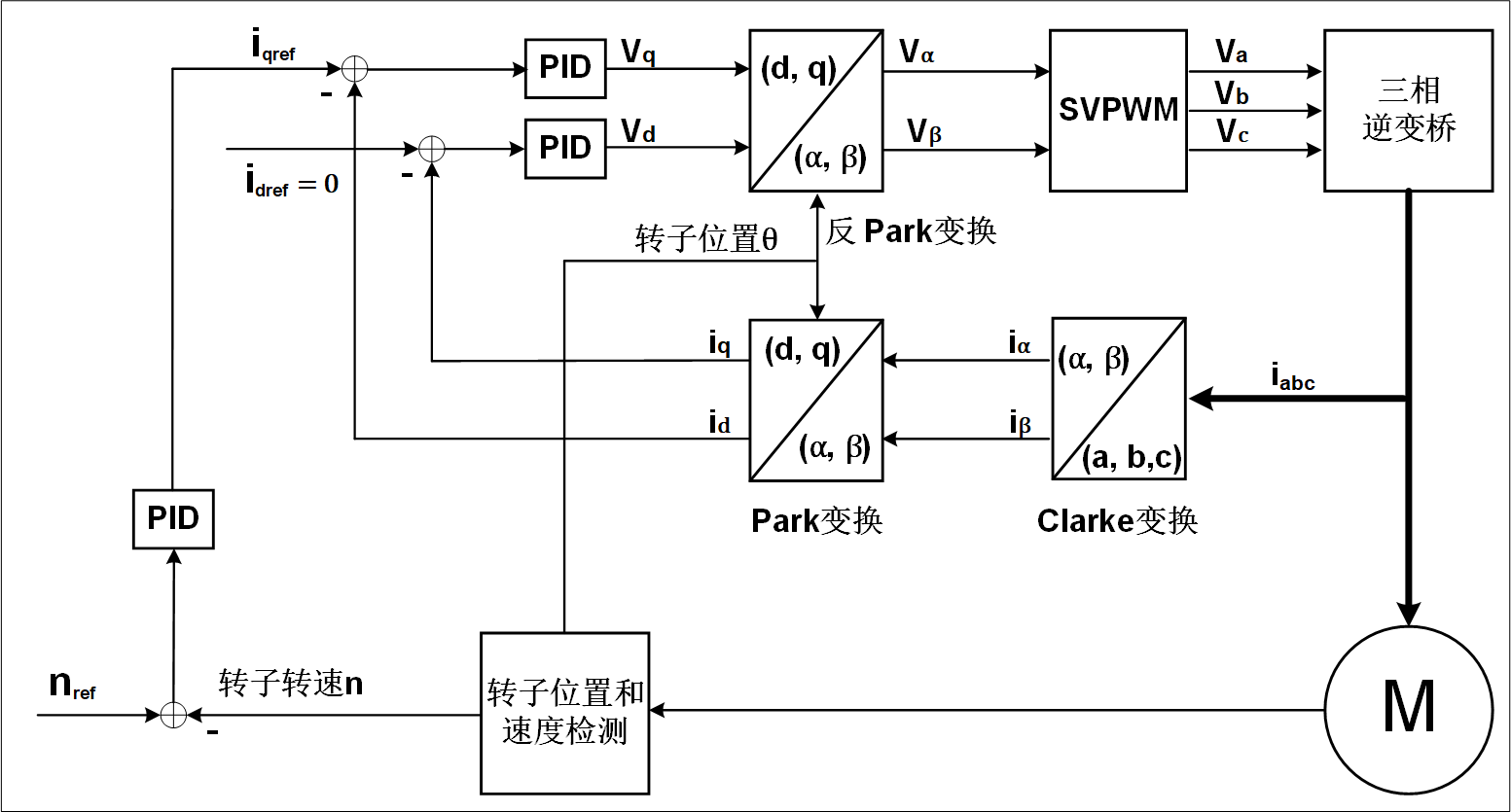

FOC控制原理

轉速參考nref與轉子轉速n作差，輸入到速度環PID，速度環的輸出iqref作為q軸電流環給定，在不進行弱磁控制時，d軸電流環給定idref為0，dq軸電流參考idref、iqref與反饋電流id、iq作差經過PID調節后輸出Vd、Vq，再經過反Park變換、SVPWM得到三相電壓Va、Vb、Vc，驅動電機轉動。在控制中，采集三相電流ia、ib、ic,經過Clark變換、Park變換得到反饋電流id、iq，參與電流環控制。

其中使用中各個變換過程的作用分別為：

? Clarke變換：作用于定子電流，將基于（A-B-C）三相靜止坐標系的定子電流變換到（α-β）兩相靜止坐標系中；

? Park變換：作用于定子電流，將（α-β）兩相靜止坐標系下的電流量變換到（d-q）兩相旋轉坐標系中；

? Park逆變換：作用于定子電流，將反電勢從旋轉坐標系（d-q）變換到（α-β）靜止坐標系中。

電流采樣采用三電阻采樣方式，串聯在三相下橋臂的三相電阻分別對三相電流進行采樣，采樣結果分別為ia、ib、ic。采樣電阻得到的是電壓值，需要結合采樣電阻值以及對應的放大倍數對真實電流進行還原，同時在得到的結果基礎上需要減去對應的偏置電壓。

電機參數

本開發板驅動BLDC(PMSM)電機相關參數如下表所示。
