相信大家在MCU調試和生產測試階段遇到過這樣的情況，芯片發燙不工作，甚至芯片冒起一陣青煙，

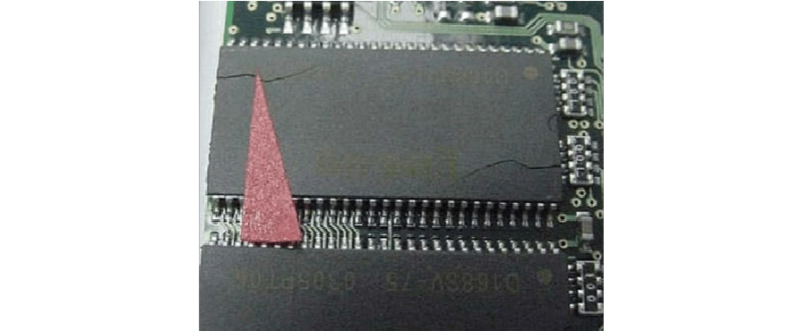

封裝出現開裂或小孔，

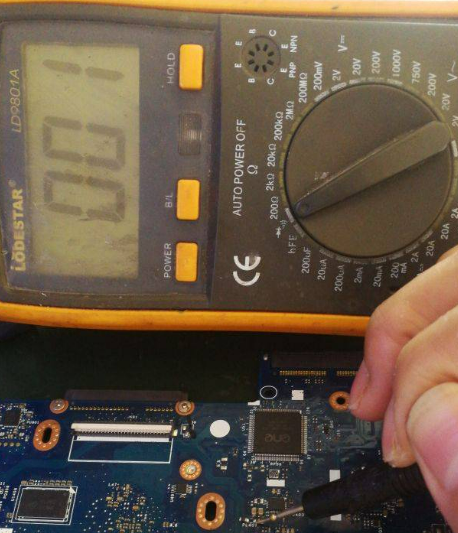

斷電量測發現MCU的VDD和GND已經短路了。
那么為什么芯片損壞后總是VDD短路，是因?yàn)閂DD電壓過高導致的嗎？讓我們一起來分析一下。

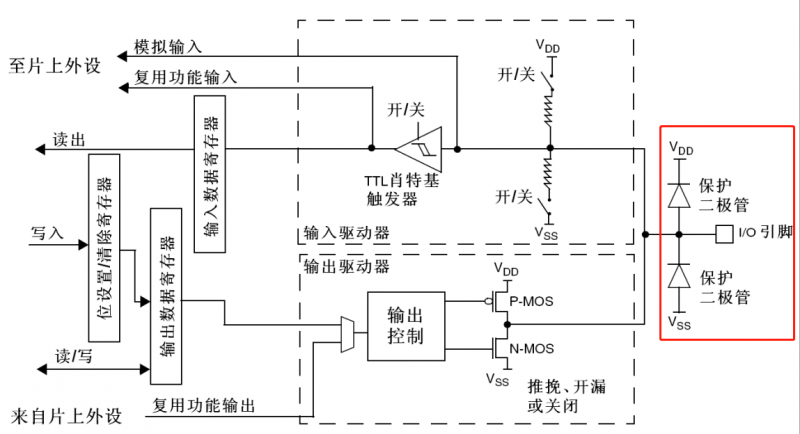

首先我們看下典型的MCU IO口結構：

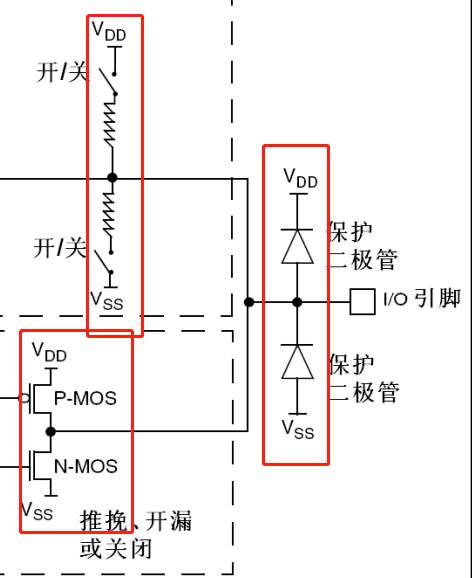

基本在芯片內的每一個IO口都會有保護二極管，當IO口的電壓高于VDD或者小于VSS后，保護二極管就可以把電壓/電流泄放到電源和GND上，避免靜電等燒壞內部電路。
同時我們可以看到IO內部還有很多器件也都連接到VDD和VSS上，并且這些只是結構體上所看到的，實際電路內很多CMOS和金屬線都會連接到VDD上。

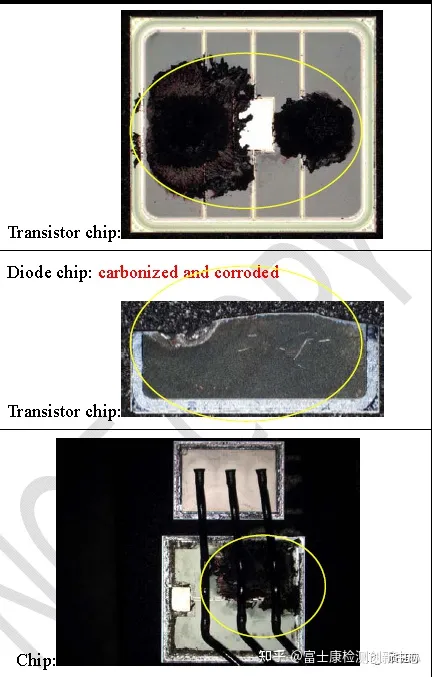

那么當IO口內部流入電流時，芯片內部的集成電路金屬線和器件因?yàn)橛凶杩勾嬖诰鸵欢〞?huì)產生溫升，所以當電流足夠大時，芯片內部金屬層或器件會出現熔斷，融化的導電介質會擴散開，和周?chē)娐氛尺B在一起
結合前面的圖我們可以大膽相信，這些電路被融化金屬物質連接后會發生什么？對那就是我們討論的答案，VDD和VSS電路被融化物質連接導致短路。
那么我們?cè)倮^續想象一下，當一個PCB的電源和地被芯片內部連接到一起后會發生什么？
如果電源能提供的電流足夠大，那么通過芯片內部融化金屬的連接流過幾A（讀“安”）電流產生更大溫升，芯片物理介質會大面積碳化甚至氣化，瞬間的高溫可能讓封裝體燃燒冒煙，同時芯片內部嚴重分層產生的壓力讓封裝體字節爆裂。
當然如果通過LDO等提供的最大電流較低，芯片不會出現明顯的外觀損壞，會讓我們對芯片什么壞了更加摸不著頭腦；
當然，看完這篇文章你就知道當芯片損壞發現VDD短路時，可以把每一個IO口也測試一下阻抗和二極管特性，真正的源頭很可能就是從某一個IO口外部的電路引入，VDD可能只是“背鍋俠”。
那么如何分析IO電性是否正常？哪些情況會引入過電壓過電流？對后續感興趣的話請點贊+收藏，也歡迎評論和轉發。
